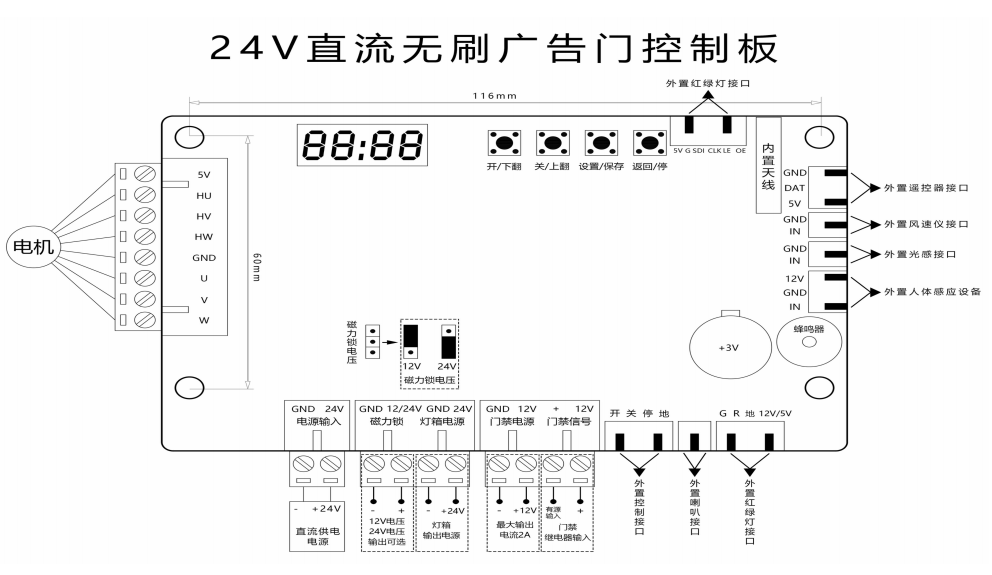

直流无刷广告门控制板

  使用说明书

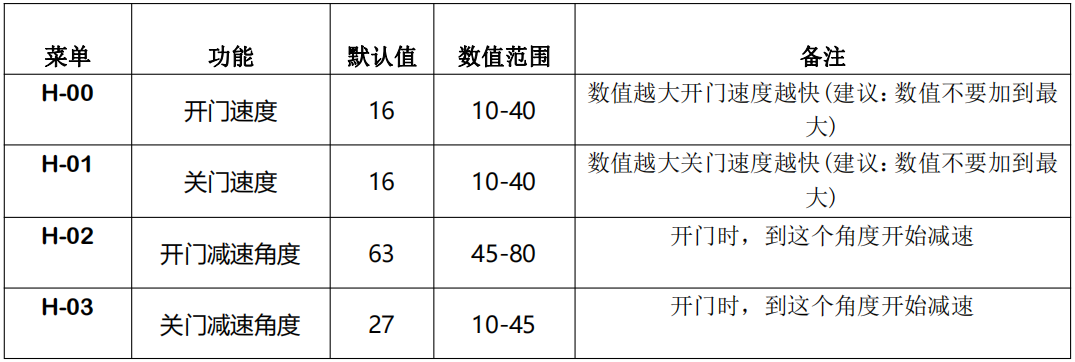

H-00 开门速度

数值越大开门速度越快。文中所涉及到的速度都是以全速的百分比，如全速为 100，则 20 表示为全速的 20%。按“菜单”键进入设置状态显示的是当前正在使用的速度。可根据实际的环境选择开门速度，保存后立即生效。（建议：数值不要加到最大）

H-01 关门速度

数值越大关门速度越快。文中所涉及到的速度都是以全速的百分比，如全速为 100，则 20 表示为全速的 20%。按“菜单”键进入设置状态显示的是当前正在使用的速度。可根据实际的环境选择开门速度，保存后立即生效。（建议：数值不要加到最大）

H-02 开门减速角度

开门时，开到这角度开始减速

H-03 关门减速角度

关门时，开到这角度开始减速

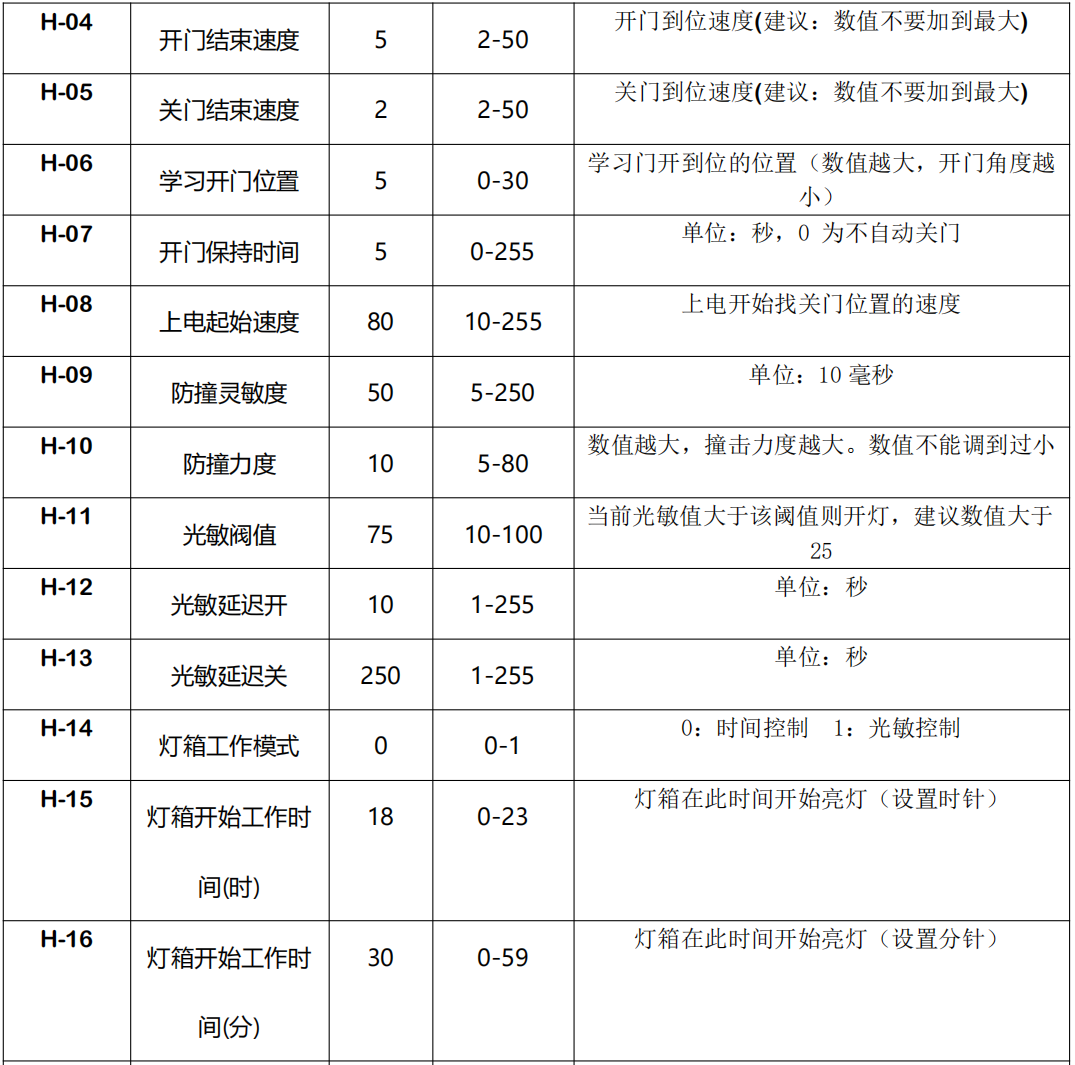

H-04 开门结束速度

以该速度结束开门。数值越大速度越快。速度快了可能导致开门结束的时候门晃动，这时可减小该值。H-05 关门结束速度以该速度结束关门。数值越大速度越快。速度过快可能导致关门过程中撞门，这时可减小该值。如关不上门则需要加大该值。

H-06 开门保持位置

门开到位的位置，门开到最大位置为 90 度，如果开门位置大了， 该数值需要加大，数值越大，开门的角度就越小。此数值是反向数值。

H-07 开门保持时间

范围 0-255，单位 1 秒，默认 5。门开启后停留指定时间自动关门。如果为 0 则不自动关门。

H-08 上电起始速度

控制板上电后，需要以一个速度寻找原点位置与自检速度，如果上电后的速度过大或者过小，可以通过该参数设置。数字越大速度越高

H-09 防撞灵敏度

范围：0-250，默认：50。单位：10 毫秒。从撞人到反应的最小时间。数值越小灵敏度越高，灵敏度越高越容易收到干扰。如果正常开关门过程中出现门停顿则需要加大该值。

H-10 防撞力度

范围 5-80，默认值：10。，如果更改了开门或者关门的速度，则需要同步的修改该参数。该值和 H-09 防撞灵敏度共同确定是否撞人。一个确定撞人的力度（

H-10），一个确定反应时间（H-09）。

H-11 光敏阀值

默认：75，设定开启灯的光敏值。当前的光敏值超过设定的光敏阈值。则打开灯。因为安装环境不同、壳体透光度差异、客户要求开灯的亮度要求不同，所以光敏阈值不能有一个比较折中的值。需要安装后根据要求调节阈值实现。

H-12 光敏延时开

范围 1-255，默认：10，单位：秒。检测到当前光敏值超过 H-11 命令设置的光敏阈值后再延时设定的延时时间后再开灯。

H-13 光敏延时关

范围 1-255，默认：250，单位：秒。检测到当前光敏值超过 H-11 命令设置的光敏阈值后再延时设定的延时时间后再关灯。防止车灯照射等情况下误动作。

H-14 灯箱工作模式默认：0，0：时间控制 1：光敏控制。为 0 时由时间控制灯的开关，时间到了设定的开灯时间则打开灯。为 1 时由光敏控制灯的开关。天色变暗到设定的光敏值后打开开关。

H-15 灯箱开始工作时间(时)

与设置时间类似，此数值是设置时间的时针，灯箱的开启时间。

H-16 灯箱开始工作时间(分)

与设置时间类似，此数值是设置时间的分针，灯箱的开启时间。

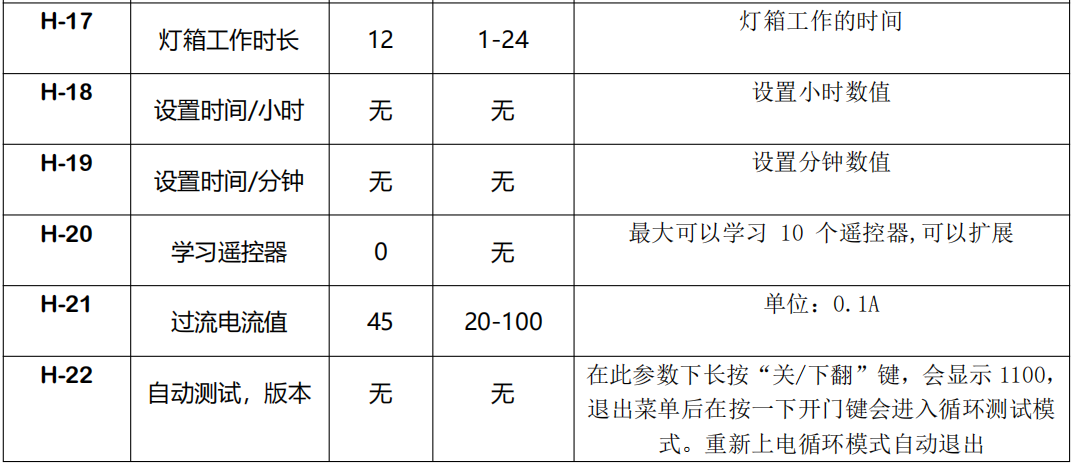

H-17 灯箱工作时长

此数值是设置灯箱工作的时长

H-18 设置时间(时)

此数值是校准主板显示的时间的时针。主板出厂的时间是未校准的，如果是有使用灯箱的，一定要先校准时间。

H-19 设置时间(分)

此数值是校准主板显示的时间的分针。主板出厂的时间是未校准的，如果是有使用灯箱的，一定要先校准时间。

H-20 学习遥控器

遥控器配对：长按主板“设置/保存键”三秒，找到 H-20 项，在按一下“设置/保存键”会显示“----”，此时在按遥控器的任意键，看主板的尾数数值为 2,4,8 其中一个数值，则表示配对成功，在按一下“设置/保存键”保存。遥控器需要一个一个学习。出厂时遥控是未匹配的。

H-21 过流保护

范围：20-100，单位：0.1A 。此数值是保护主板与电机，当电流超过设置的值，主板会自动保护主板与电机，主板会显示错误代码 E-02 。

H-22 版本

软件版本号。

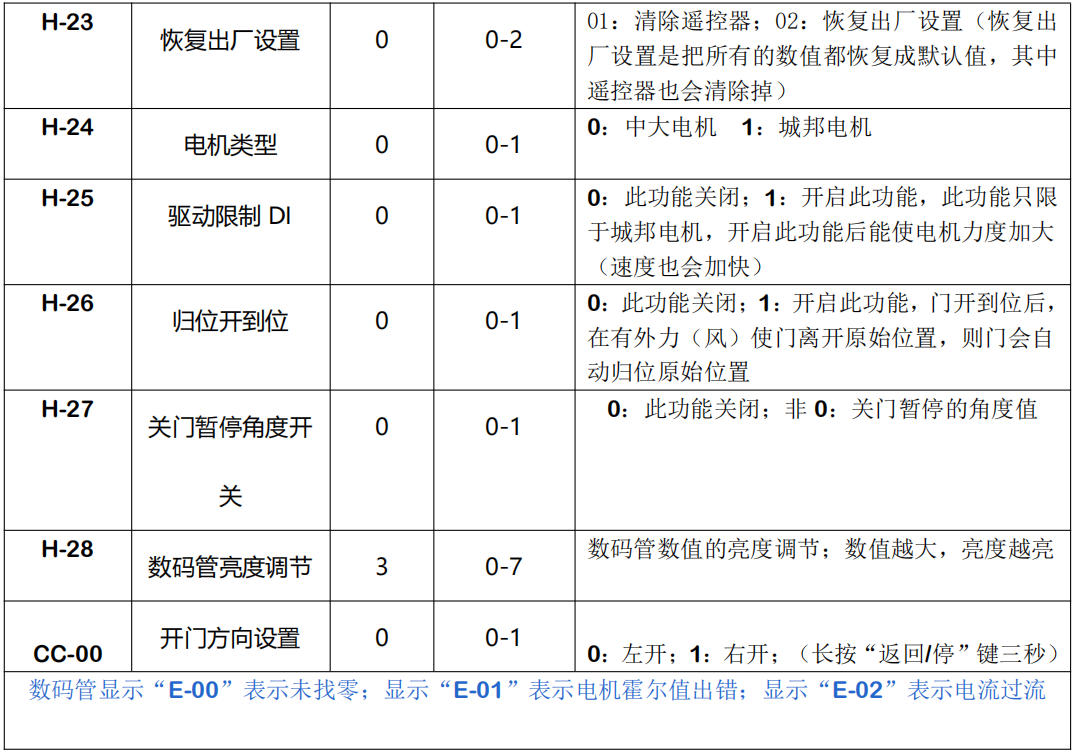

H-23 恢复出厂设置

该选项有两个功能，清除参数值恢复成默认值（遥控不清除）和恢复出厂设置（遥控清除）。为了防止误操作，需要设置特定的值后在按“设置与保存”键才能启动操作。恢复完出厂设置需要断一次电。

01：清除参数值但不清除遥控器，

02：清除所有参数值与遥控器。

H-24 电机类型

范围：0-1，默认：0。0：中大、台邦。1：城邦。公司默认出厂是中大电机

H-25 驱动限制 ID

0：此功能关闭；1：开启此功能，此功能只限于城邦电机，开启此功能后能使电机力度加大（速度也会加快）。当使用城邦电机需要加快电机的速度与力度，就需要开启此功能。如果不是城邦电机请不要开启此功能。

H-26 归位开到位

0：此功能关闭；1：开启此功能，门开到位后，在有外力（风）使门离开原始位置，开启此功能则门会自动归位原始位置。

H-27 关门暂停角度开关

0：此功能关闭；非 0：关门暂停的角度值。当此参数为非 0 时，门在关闭到此角度会停顿一下，在继续关门。如果不需要此功能可以关闭。

H-28 数码管亮度调节

数码管数值的亮度调节；数值越大，亮度越亮。如果在阳光下看不清楚数码管的数值时，可以调节此数值加大数码管亮度
