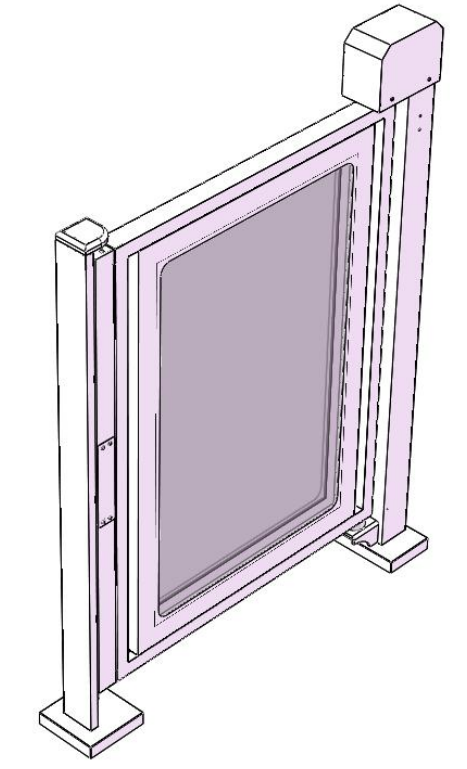

广告门安装教程
第一步

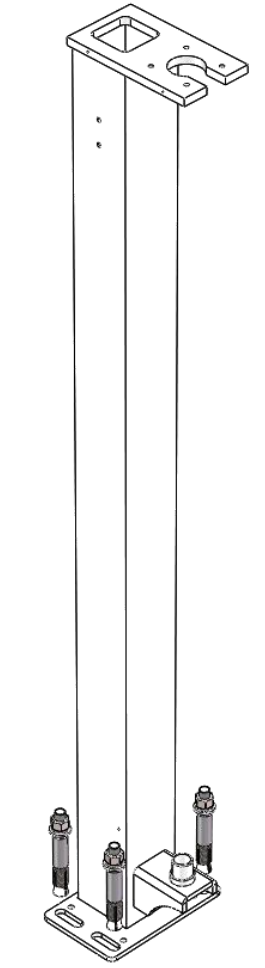

◮ 将主立柱放在需要安装的位置做好标记
◮ 使用电锤打孔
◮ 将膨胀螺丝放入孔中固定好立柱（建议使用 M14 x 150 膨胀螺丝）
◮ 固定好后安装子母底盖
◮ 需注意电源线需从主立柱中穿上去
第二步

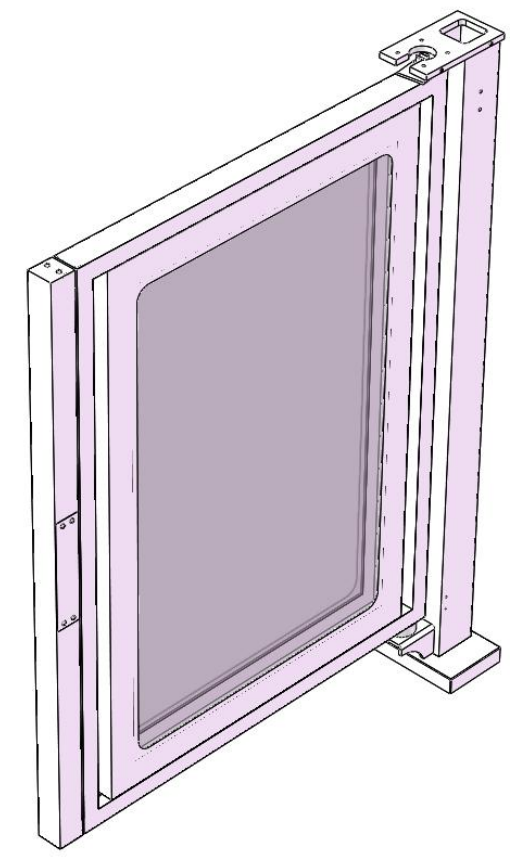

◮ 将门框装入主立柱，注意下轴承的位置，线需从轴承中间穿过
◮ 下面对好位置之后，把上面轴心推入主立柱相应位置
◮ 如下轴承没有到位，可用橡胶锤从上面轻轻敲入
第三步

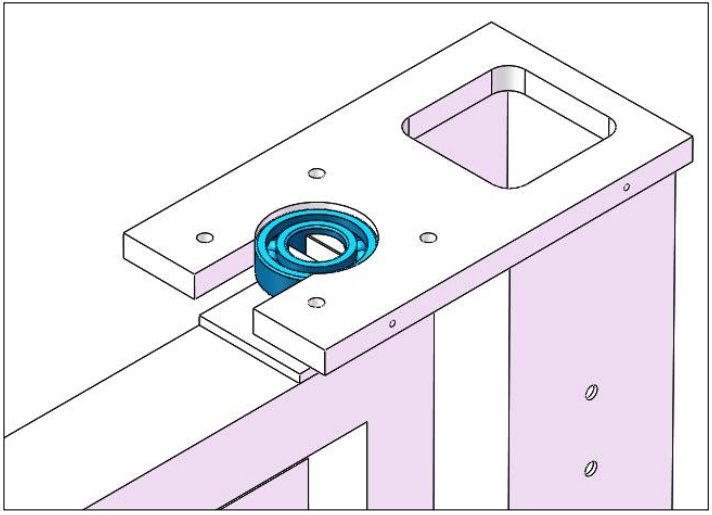

◮ 门框与主立柱对好轴心位置之后放入上轴承
◮ 因需要保证连接结构的牢靠性，上轴承位公差较小，上轴承需要使用橡胶锤轻轻敲入
第四步

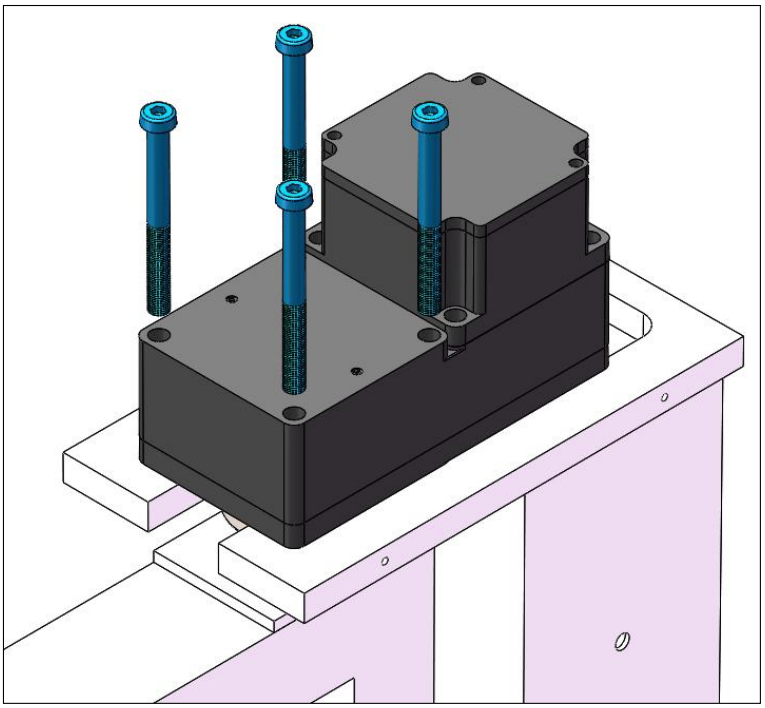

◮ 将电机旋转轴对准位置装入
◮ 对准螺丝孔位
◮ 然后将固定电机的螺丝由上而下旋入
◮ 装好螺丝后观察电机与主立柱是否紧密贴合
◮ 使用水平尺测量门框是否水平垂直
第五步

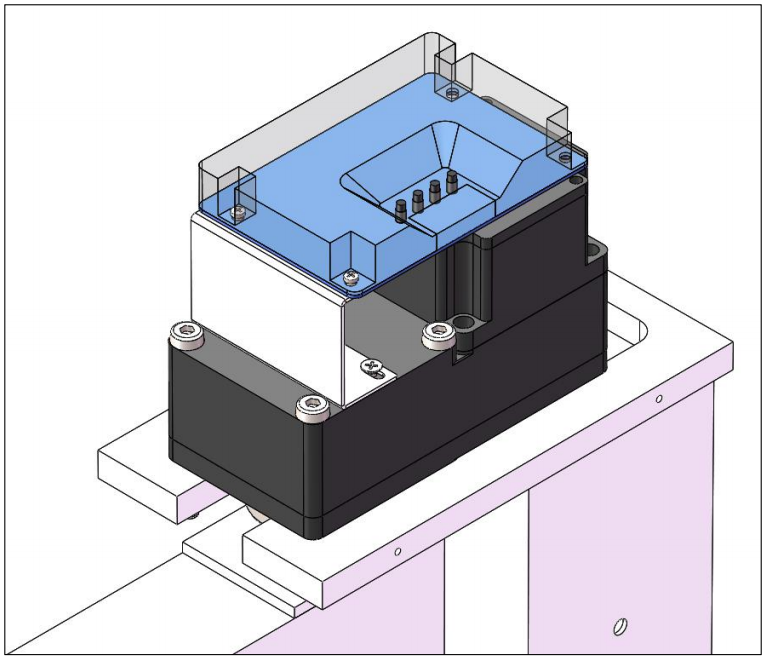

◮ 装入主板支架（后附详细图解）
◮ 装入主板
◮ 需注意主板支架两边与电机对齐
◮ 主板下面不能与电机接触，如果距离过近， 可手动将主板支架适当往外掰
第六步

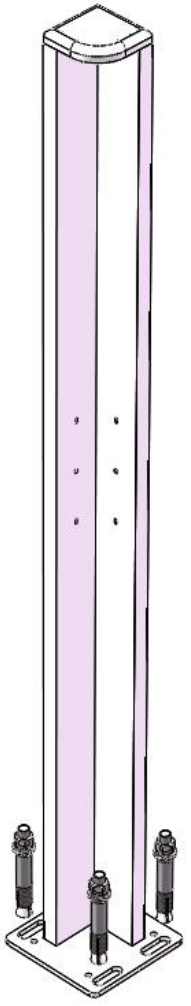

◮ 确定好副立柱的位置及 开门方向
◮ 使用电锤打孔
◮ 将膨胀螺丝放入孔中固定好立柱（建议使用 M14 x 150 膨胀螺丝）
◮ 装入副立柱底盖
◮ 安装磁力锁锁片
◮ 安装顶部装饰盖
◮ 注意副立柱需与门体保 持水平垂直
第七步
◮ 连接电机线、灯条线、磁力锁线、电源线（DC24V）
◮ 通电后等待主板自检，自检完毕匹配遥控器
◮ 按下遥控器检查门体是否正常运行
◮ 将轴承打上黄油
◮ 安装电机盖
◮ 安装完毕

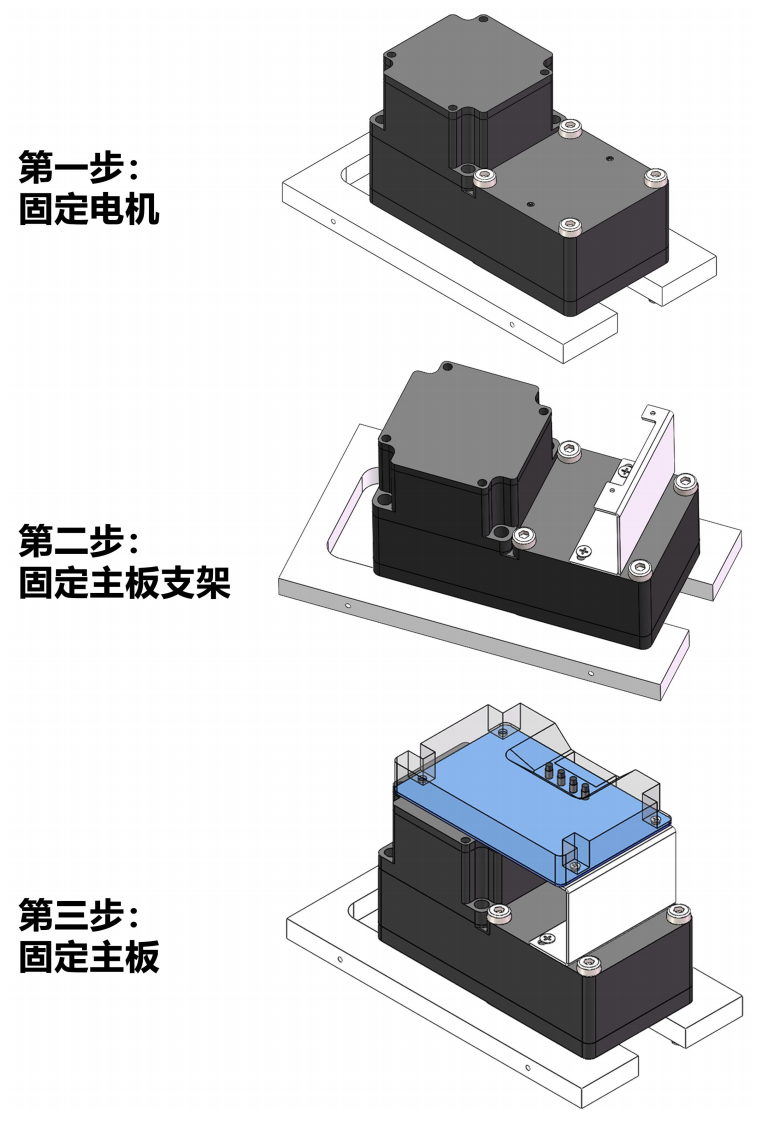

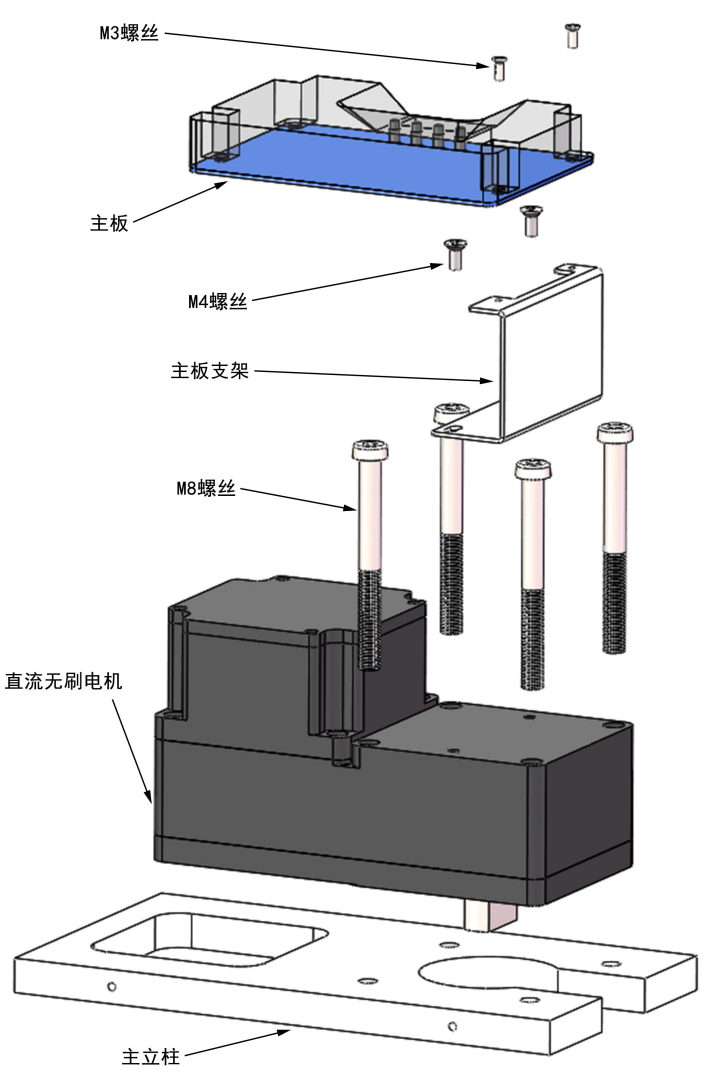

机 头 安 装 图 解
